动态多功能提取罐

产品简介

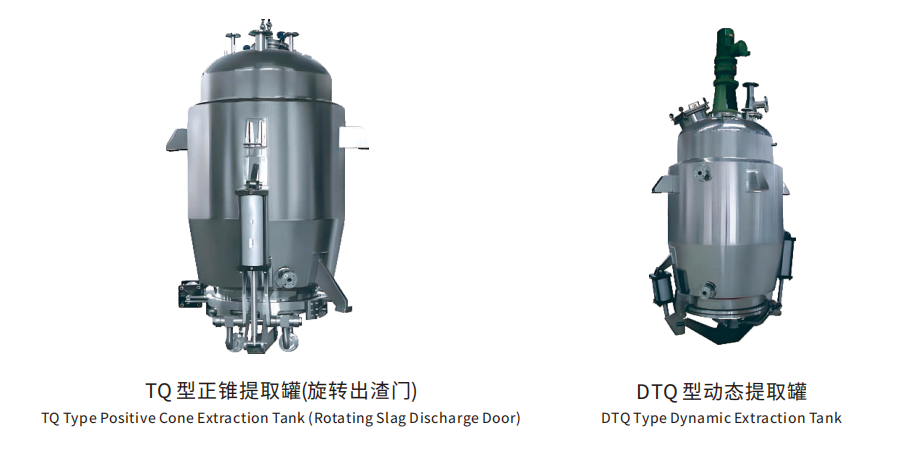

DTQ 系列动态多功能提取罐
本设备可⽤于中药、食品、化⼯⾏业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳⾹油提取及有机溶媒的回收等多种⼯艺操作。使⽤本设备能使提取效果更佳、时间短、药液含量高。本设备搅拌系统分螺旋式搅拌和桨式搅拌，同时本设备选材优良，广泛应⽤于制药、食品、化⼯等⾏业。

产品型号：DTQ 系列

更新时间：2025-09-22

厂商性质：生产厂家

访问量：158

产品咨询 18173490139

产品分类

雷竞技raynet官网

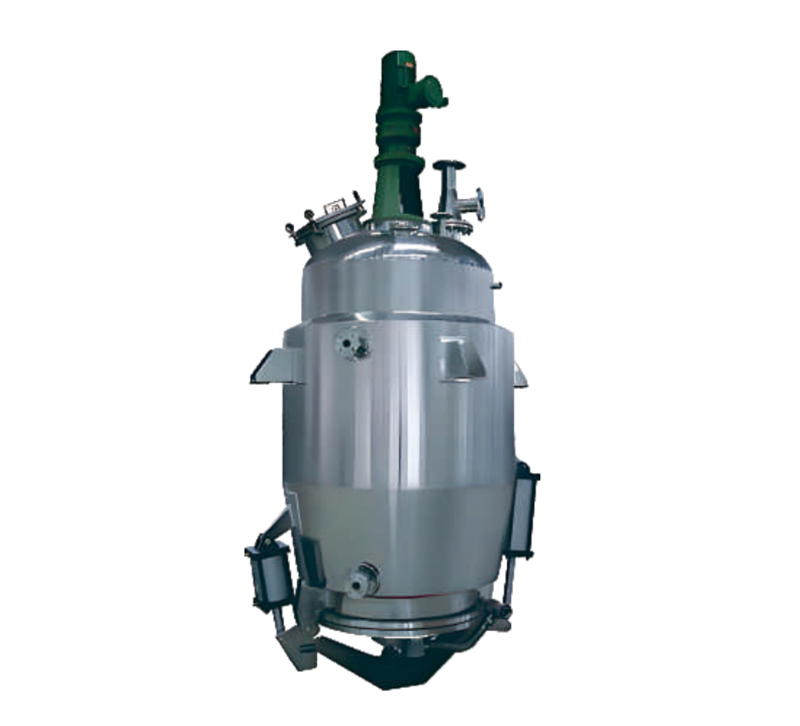

DTQ 系列动态多功能提取罐

本设备可⽤于中药、食品、化⼯⾏业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳⾹油提取及有机溶媒的回收等多种⼯艺操作。使⽤本设备能使提取效果更佳、时间短、药液含量高。本设备搅拌系统分螺旋式搅拌和桨式搅拌，同时本设备选材优良，广泛应⽤于制药、食品、化⼯等⾏业。

DTQ系列动态多功能提取罐 的优点主要体现在以下方面：

高效节能

该设备采用动态提取技术，通过搅拌强化溶剂与药材的接触，显著提升传热效率，缩短提取时间，同时节约能源消耗。

提取效率高

适用于大批量药材处理，能够更充分地提取有效成分，提取液含药浓度较高，且支持常压、带压低提取等多种工艺模式。

适用范围广

可满足中药材的水提、醇提、挥发油回收等需求，同时适用于食品、化工行业的常压/微压煎煮、温浸、热回流等工艺。

配备 CIP清洗系统，符合 GMP医药标准，维护简便。部分型号支持强制循环渗漏作用，进一步优化工艺流程。

动态多功能提取罐

技术参考 Technical Reference

参数 Pa m t r / 型号Typ		TQ-0.5	TQ1 0	TQ2 0	TQ3 0	TQ4 0	TQ5 0	TQ6 0	TQ8 0
全容积L	Capacity	560	1300	2300	3600	4400	5560	6500	8900
罐内设计压⼒ Mpa	Design Pressure Inside Tank	0.09
夹套设计压⼒ Mpa	Design Pressure Inside Jacket	0.3
加热⾯积 m ²	Heating Area	2. 1	4	5	6.8	7.3	8.5	9.5	11
冷凝⾯积 m ²	Condensing Area	3	5	5	8	8	10	10	12
冷却⾯积 m ²	Cooling Area	1	1	1	1	1	1.5	1.5	1.5
过滤⾯积 m ²	Filtering Area	0.25	0.25	0.25	0.25	0.25	0.5	0.5	0.5
出渣⻔ mm	Residue Discharging Door	600	800	1000	1200	1200	1300	1400	1500
人孔 mm	Manhole	300	300	400	400	450	450	450	500
搅拌功率 kw	Mixing Power	1.5	3	4	5.5	5.5	7.5	7.5	7.5
搅拌转速 rpm	Mixing Speed	63	63	63	63	63	63	63	63
蒸汽耗量 kg/h	Steam Consumption	100	180	225	300	330	380	420	495
冷却水耗量 T/h	Cooling Water Consumption	2.6	4.2	4.2	6.8	6.8	8.5	8.5	10
